HOFFMAN

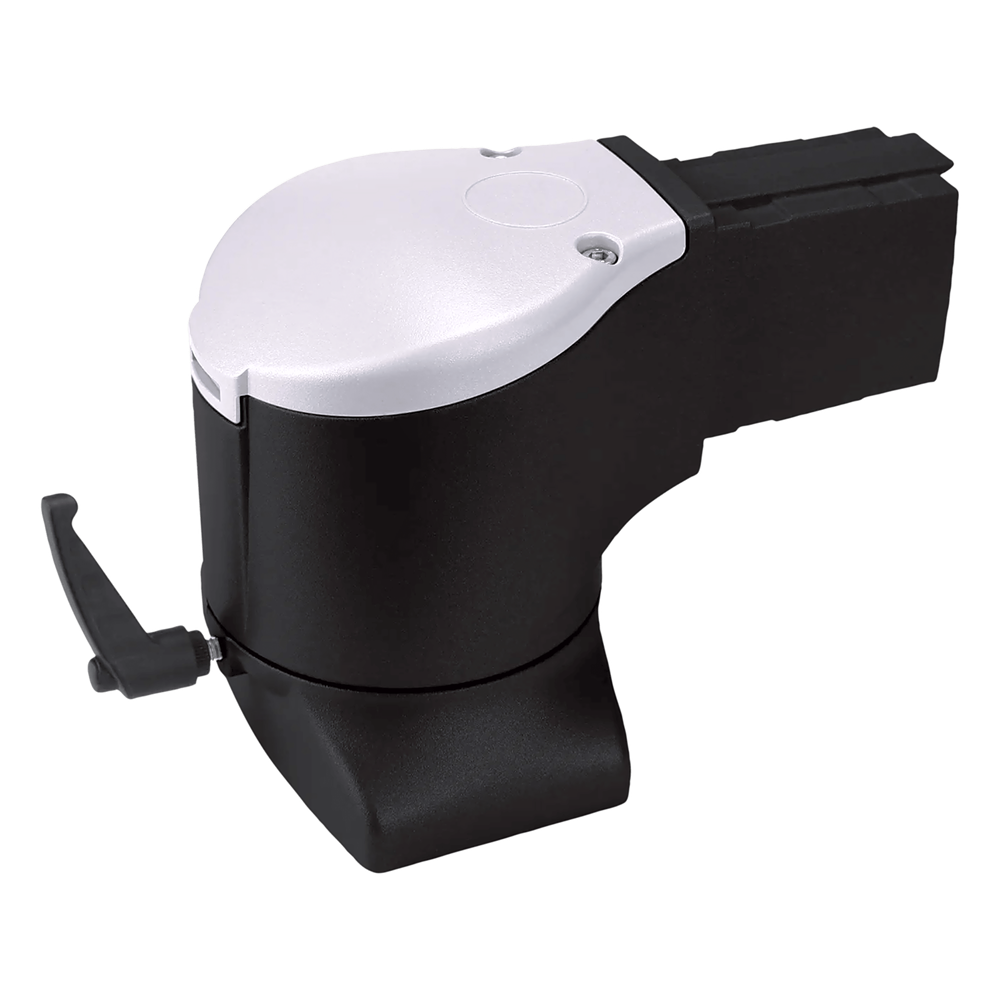

Acoplamiento de Codo con Brida para Montaje de Gabinete HMI, Brazo Syspend 180-Max / Rotación 300° / Capacidad de Carga 180 lb (81.6 kg) / Aluminio Color Negro Jet / Incluye Accesorios

Acoplamiento de Codo con Brida para Montaje de Gabinete HMI, Brazo Syspend 180-Max / Rotación 300° / Capacidad de Carga 180 lb (81.6 kg) / Aluminio Color Negro Jet / Incluye Accesorios

$ 22,001.57
$ 22,001.57
Oferta Agotado
Impuesto incluido.

nVent HOFFMAN modelo: SYSPEND 180-MAX

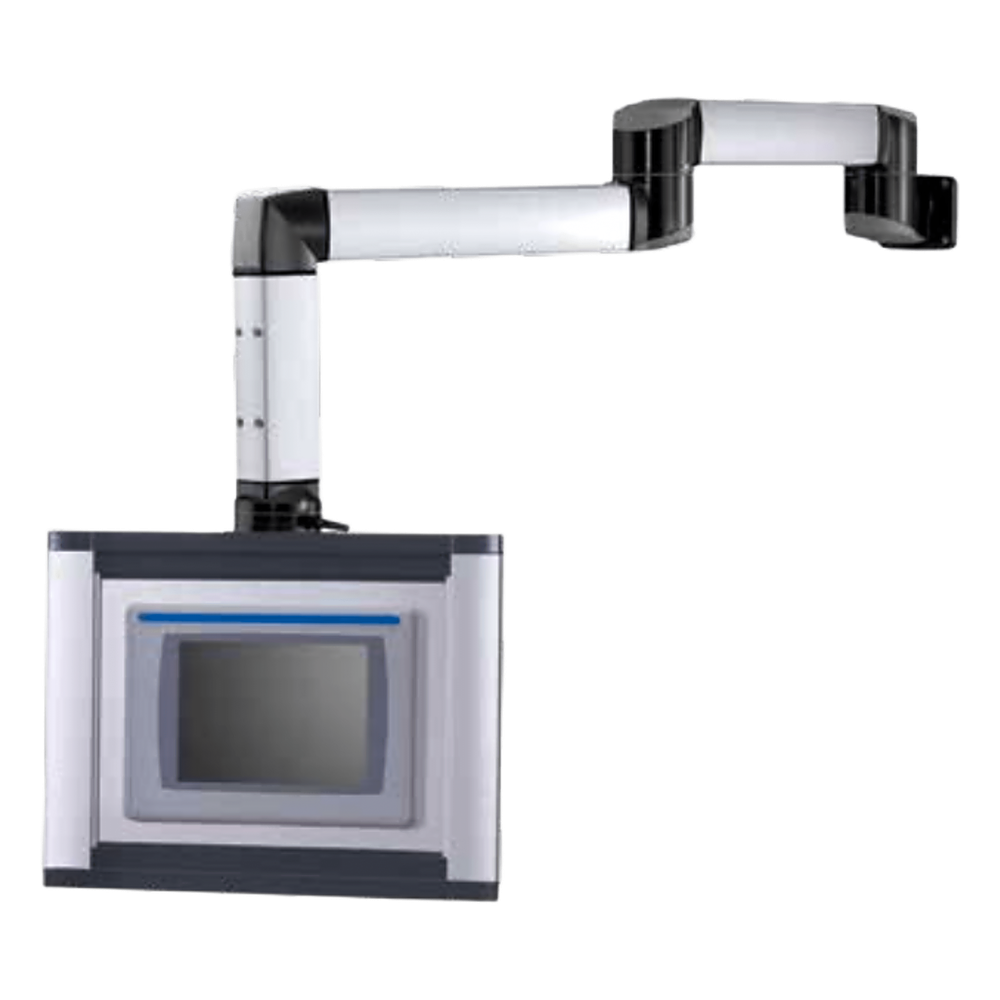

El SYSPEND 180-MAX es un sistema modular de suspensión para interfaces hombre-máquina (HMI) diseñado para aplicaciones industriales modernas con estética avanzada y excelente ergonomía. Este sistema soporta hasta 180 lb (81.6 kg) a 3.3 ft (1 m) y permite a los operadores mover fácilmente los controles dentro y fuera de posición. Los componentes modulares se pueden configurar de múltiples maneras para adaptarse a cualquier aplicación, manteniendo la clasificación NEMA Type 12 e IP65 cuando se instala correctamente. Los tubos de aluminio anodizado proporcionan integridad estructural y actúan como conducto para el cableado del equipo, con conexiones seguras mediante seis tornillos de fijación en cada extremo.

Características Generales

  • Tipo: Sistema de suspensión modular para HMI
  • Capacidad máxima: 180 lb (81.6 kg) a 3.3 ft (1 m)
  • Material tubos: Aluminio anodizado
  • Material componentes: Aluminio die-cast
  • Colores disponibles: RAL 9005 negro, RAL 7035 gris claro
  • Rotación: 300° con parada de seguridad
  • Certificaciones: NEMA Type 12, IEC IP65
  • Aplicaciones recomendadas: CC2000, CC4000, CONCEPT HMI enclosures
Capacidad de Carga
  • 0 m: 92 kg (202 lb)
  • 0.5 m (1.64 ft): 81 kg (180 lb)
  • 1 m (3.28 ft): 71 kg (156 lb)
  • 1.5 m (4.92 ft): 61 kg (132 lb)
  • Con junta intermedia: 66 kg (146 lb) a 1 m
  • Con reducción + SYSPEND 281: 127 kg (281 lb) a 1 m
Tubos Disponibles
  • S1MT250: 250 mm (9.84 in) - 0.79 kg
  • S1MT500: 500 mm (19.68 in) - 1.59 kg
  • S1MT750: 750 mm (29.53 in) - 2.38 kg
  • S1MT1000: 1000 mm (39.37 in) - 3.18 kg
  • S1MT1250: 1250 mm (49.21 in) - 3.97 kg
  • S1MT1500: 1500 mm (59.05 in) - 4.76 kg
Componentes Principales
  • Acoplamiento de brida (S1MFC): 1.59 kg
  • Acoplamiento de codo de brida (S1MFEC): 2.04 kg
  • Acoplamiento de panel horizontal (S1MPCH): 2.95 kg
  • Acoplamiento de panel vertical (S1MPCV): 2.49 kg
  • Junta intermedia (S1MIJ): 2.72 kg
  • Codo (S1ME): 1.25 kg
  • Codo rotatable (S1MER): 2.27 kg
Características Técnicas
  • Angulo de rotación: 300° con parada de seguridad
  • Angulo de inclinación: ±105° (acoplamientos swivel tilt)
  • Montaje VESA: Patrones 75 y 100 mm
  • Cojinetes: Libres de mantenimiento
  • Ajuste de torque: Variable en componentes rotativos
  • Conexión: 6 tornillos de fijación por extremo
  • Juntas: Neopreno resistente al aceite
  • Tapas de acceso: RAL 9006 blanco aluminio
Opciones de Montaje
  • Junta de configuración (S1MSJ): Montaje en superficie horizontal
  • Base rotativa (S1MTBB): Rotación completa del sistema
  • Brida de pared (S1MWF): Posición fija en superficie
  • Junta de pared horizontal (S1MWJH): Montaje en pared
  • Junta de pared vertical (S1MWJV): Montaje en pared vertical
  • Adaptador estrecho (S1MA): Para espacios de 66 mm
Accesorios y Repuestos
  • Kit de hardware de repuesto (S1MRHK): 0.07 kg
  • Limitadores de rotación (S1MRL): 6 bloques de 30°
  • Adaptadores de luz señal (S1MSLAR/AA/ARE): 0.24-0.34 kg
  • Tapas de repuesto (S1MRCRK/CAK/CREK): 0.18 kg
  • Placa adaptadora VESA (S2MVAP): 0.68 lb
  • Placa adaptadora flex base (S2MSYSAPG): 7.41 lb
